支持層って何？N値でどうやって判断するの？設計より深い場所に支持層があったらどうするの？
この記事の要点
支持層とは、杭基礎で杭先端が到達すべき、建物荷重を十分に支えられる固い地盤の層のことです。砂質土ではN値30以上、礫質土・岩盤ではN値50以上が支持層の目安とされています（地盤調査報告書・設計図書に記載）。
施工管理では試験杭での支持層深度確認・本杭施工時の電流値・貫入量による管理・設計深度と異なる場合の即時報告が主なポイントです。支持層が設計より深い・浅い場合は杭長変更が必要になります。
支持層の確認は杭基礎工事の品質管理の核心です。支持層への到達を確認せずに杭の打ち止めを判断してはなりません。
支持層はN値でどう判定するのか
支持層かどうかはN値（標準貫入試験の打撃数）と土質で判定します。
- 一般の目安：砂質土でN値30以上、礫質土・岩盤でN値50以上の固い層。
- 建築基礎構造設計指針（日本建築学会）：N値50以上の層が5m以上連続して確認できれば、そこを支持層とするのが原則。

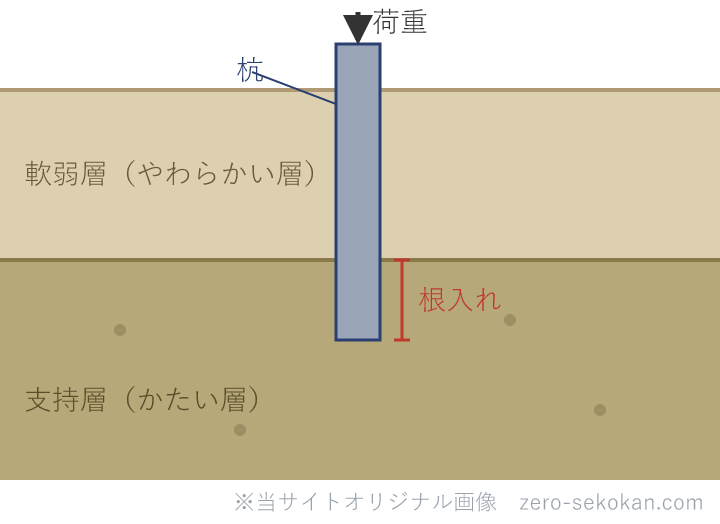

- 支持層の上の軟弱層は杭で貫通し、杭先端を支持層へ約1m以上根入れする。
支持層への根入れ深さは杭種・地盤により設計図書で定められます。N値だけで決めず、掘削土の土質変化も合わせて確認します。
簡単に言えば、支持層は「建物を背負わせても沈まない、地中の硬い棚」です。柔らかい層を杭で突き抜けて、この硬い棚（N値50以上が5m以上続く層）に杭の足を1mほど差し込んで建物を支える、というイメージですね。
支持層はどのように確認するのか
支持層の確認方法は杭の種類によって異なります。
| 杭の種類 | 支持層の確認方法 |
|---|---|
| 打込み杭（鋼管杭・コンクリート杭） | 貫入量（1打撃あたりの沈下量）が規定値以下になったことで支持層到達を確認する。地盤調査のN値と対応させて判断する |
| 場所打ち杭（アースドリル・BH工法等） | 掘削時の電流値・トルク値の変化で支持層到達を確認する。掘削土サンプルを取得して設計図書の土質と照合する |
どの杭種でも、試験杭で実際の支持層深度を確認することが大前提です。
施工管理者はどこを確認するのか
- 試験杭での支持層確認：本杭施工前に試験杭を施工し、設計想定の深度に支持層があるかを確認する。支持層深度は施工エリア全体で同一ではないため、複数箇所での確認が重要
- 本杭施工中のリアルタイム確認：打込み杭では貫入量、場所打ち杭では電流値・トルク値を記録しながら支持層到達を確認する。記録が施工管理の証拠になる
- 設計深度との相違時の対応：支持層が設計より深い場合は杭長を延長する設計変更が必要。浅い場合も設計者に確認が必要。発見したら設計者・発注者に即時報告する
混同しやすい用語の整理
支持層 vs 軟弱層
支持層は荷重を支えられる固い地盤の層（N値30以上が目安）。軟弱層はN値が小さい（4以下程度）軟らかい地盤の層で沈下しやすい。杭はこの軟弱層を貫通して支持層まで到達させる必要がある。
一問一答
砂質土での支持層の目安となるN値は何以上か？
N値30以上が一般的な目安。礫質土ではN値50以上が目安。ただし実際の支持層判定は地盤調査報告書の土質と設計図書の記載に従う。N値だけでなく土質の変化も確認する。
本杭施工中に支持層が設計想定より深い位置にあることが判明した場合、施工管理者がまず行うべきことは何か？
設計者・発注者（監督員）への即時報告。支持層深度の相違は杭長の変更（設計変更）を必要とする。報告なしに施工を続けると支持層未到達の杭が完成するリスクがある。
まとめ
- 支持層は杭先端が到達すべき固い地盤の層。砂質土でN値30以上、礫質土でN値50以上が目安。
- 試験杭での深度確認→本杭施工時の貫入量・電流値記録が支持層確認の基本。
- 設計深度と異なる場合は即時報告して設計変更を検討する。地盤調査報告書と照合して判断する。
RC・鉄骨の施工管理はRC・鉄骨の施工管理にまとめています。
参考資料
・公共建築工事標準仕様書（建築工事編）（国土交通省大臣官房官庁営繕部）
・建築基礎構造設計指針（日本建築学会）
※ この記事の法令確認日：2026年5月
管理人からのコメント
支持層の確認で最もリスクが高いのが「隣の杭は支持層に達していたから、この杭も同じ深さでいい」という判断です。同じ敷地内でも場所によって支持層深度が大きく変わることがあります。
特に傾斜地や埋め立て地では支持層の傾斜・不連続が起きやすいです。全杭の貫入量・電流値記録を個別に確認することが重要です。
